Optymalny żwir do drenażu kluczowe parametry dla Twojej oczyszczalni ścieków
- Frakcja 16-32 mm to standard dla drenażu rozsączającego, zapewniająca równowagę między przepuszczalnością a filtracją.
- Należy stosować żwir płukany, pozbawiony iłów, gliny i piasków, aby zapobiec szybkiemu zamuleniu systemu.
- Geowłóknina jest niezbędna do zabezpieczenia warstwy żwiru przed przenikaniem drobnych cząstek gruntu rodzimego.
- Prawidłowa budowa drenażu wymaga ułożenia warstw żwiru i rur drenarskich z odpowiednim spadkiem, a następnie otulenia ich geowłókniną.
- Drenaż żwirowy jest skuteczny głównie w gruntach przepuszczalnych; w innych przypadkach konieczne są alternatywne rozwiązania.
- Należy unikać kruszyw zawierających wapienie, które mogą negatywnie wpływać na system.
Rola drenażu rozsączającego: to tutaj kończy się praca oczyszczalni
Drenaż rozsączający to ostatni, ale niezwykle ważny etap w procesie oczyszczania ścieków z przydomowej oczyszczalni. Jego głównym zadaniem jest równomierne rozprowadzenie wstępnie oczyszczonych ścieków do gruntu, gdzie ulegają one dalszej, naturalnej filtracji i doczyszczaniu. To właśnie tutaj, w warstwie żwiru i gruntu, zachodzą procesy biologiczne, które ostatecznie neutralizują zanieczyszczenia. Można powiedzieć, że od prawidłowego działania drenażu zależy skuteczność całej oczyszczalni, a co za tym idzie bezpieczeństwo środowiska i komfort użytkowania.
Błąd na starcie, czyli czym grozi zastosowanie niewłaściwego kruszywa?
Niestety, bardzo często spotykam się z sytuacjami, gdzie inwestorzy, chcąc zaoszczędzić, decydują się na użycie "byle jakiego" żwiru. To błąd, który na dłuższą metę okazuje się najdroższą oszczędnością. Zastosowanie niewłaściwego kruszywa, np. zbyt drobnego, zanieczyszczonego gliną, iłem czy piaskiem, prowadzi do szybkich i poważnych konsekwencji:
- Kolmatacja (zamulenie) drenażu: Drobne cząstki zanieczyszczeń szybko zatykają przestrzenie między ziarnami żwiru, uniemożliwiając swobodny przepływ ścieków.
- Utrata wydajności systemu: Zatkany drenaż przestaje rozsączać ścieki, co prowadzi do ich cofania się, przelewania lub wypływania na powierzchnię.
- Nieprzyjemne zapachy: Zastój ścieków w drenażu sprzyja procesom gnilnym i emisji nieprzyjemnych woni.
- Konieczność kosztownych napraw lub wymiany: W większości przypadków zamulony drenaż wymaga całkowitej wymiany, co wiąże się z ogromnymi kosztami i ponownymi pracami ziemnymi.
Dlatego tak ważne jest, aby od samego początku postawić na odpowiedni materiał.
Kluczowe parametry żwiru do drenażu: na co zwrócić uwagę?

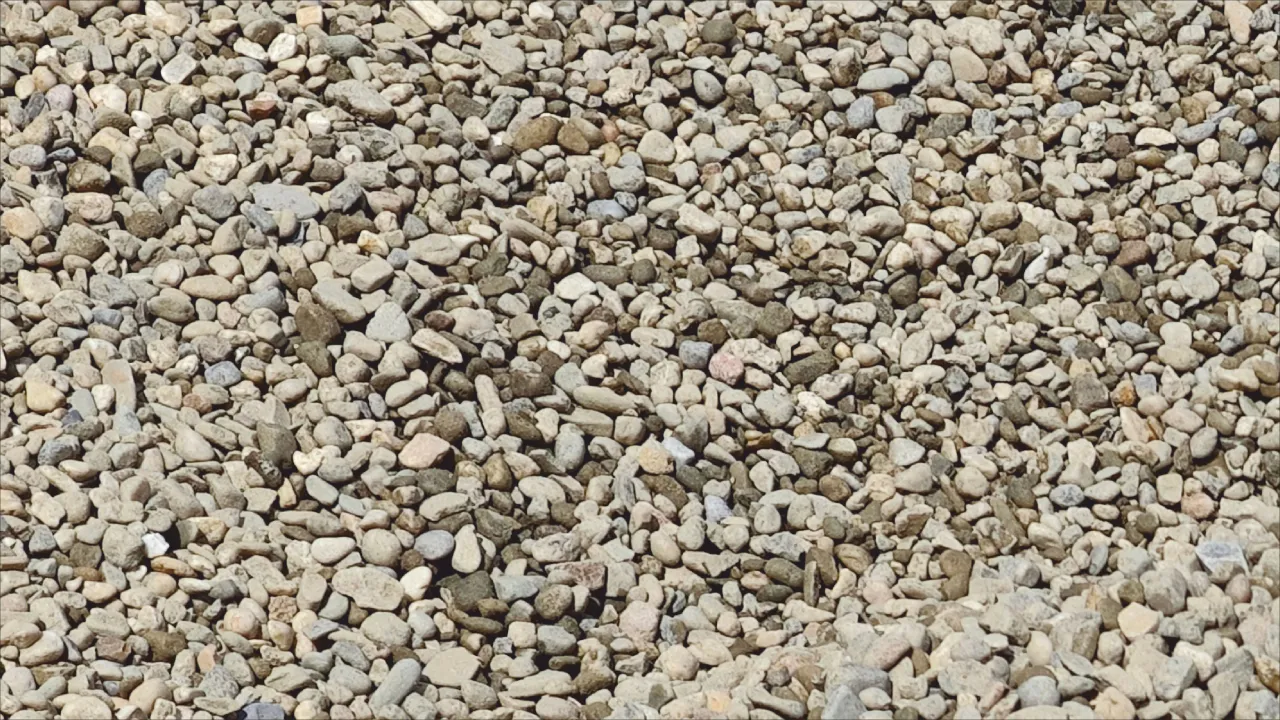

Frakcja 16-32 mm: złoty standard dla Twojej oczyszczalni
Kiedy mówimy o drenażu rozsączającym, frakcja kruszywa jest absolutnie kluczowa. Z mojego doświadczenia wynika, że frakcja 16-32 mm to złoty standard i najczęściej rekomendowany wybór. Dlaczego właśnie ta? Ponieważ zapewnia ona idealną równowagę między dwoma krytycznymi aspektami:
- Swobodny przepływ: Większe ziarna żwiru tworzą odpowiednio duże przestrzenie, przez które oczyszczone ścieki mogą bez problemu przemieszczać się w głąb gruntu.
- Powierzchnia dla błony biologicznej: Jednocześnie, ziarna tej wielkości oferują wystarczająco dużą powierzchnię dla rozwoju błony biologicznej mikroorganizmów odpowiedzialnych za doczyszczanie ścieków.
Zbyt drobne kruszywo, jak piasek, szybko uległoby zamuleniu i zablokowaniu przepływu. Z kolei zbyt grube, np. kamienie o frakcji 4-6 cm, nie zapewniłoby wystarczającej powierzchni dla rozwoju mikroorganizmów, co skutkowałoby niewystarczającym doczyszczaniem ścieków. Dlatego 16-32 mm to kompromis, który po prostu działa.
Dlaczego żwir musi być "płukany"? Tajemnica czystego kruszywa
To jest punkt, na który zawsze zwracam szczególną uwagę: żwir do drenażu musi być płukany! Nie ma od tego odstępstw. Co to oznacza w praktyce? Kruszywo musi być wolne od wszelkich zanieczyszczeń, takich jak iły, glina czy drobne piaski. Te zanieczyszczenia, nawet w niewielkich ilościach, są główną przyczyną szybkiego zatkania drenażu. Woda z oczyszczalni, nawet wstępnie oczyszczona, zawiera zawiesiny, które w połączeniu z drobnymi cząstkami gliny tworzą nieprzepuszczalną warstwę. Zwróć również uwagę, aby kruszywo nie zawierało wapieni, które mogą negatywnie wpływać na procesy biologiczne w drenażu.
Tłuczeń jako alternatywa: czy to dobre rozwiązanie?
Czasami w projektach lub na budowach pojawia się pomysł zastosowania tłucznia zamiast żwiru. Tłuczeń, czyli kruszywo łamane, może być stosowany jako alternatywa, pod warunkiem że również będzie to materiał czysty i pozbawiony drobnych frakcji, pyłów i zanieczyszczeń. Jednak ze względu na swoje nieregularne kształty i ostrzejsze krawędzie, tłuczeń może mieć nieco inne właściwości hydrauliczne niż żwir płukany. Zazwyczaj to właśnie żwir płukany jest bardziej rekomendowany ze względu na swoje zaokrąglone ziarna, które zapewniają lepszą przepuszczalność i stabilność struktury. Jeśli decydujesz się na tłuczeń, upewnij się, że spełnia on te same rygorystyczne normy czystości co żwir.

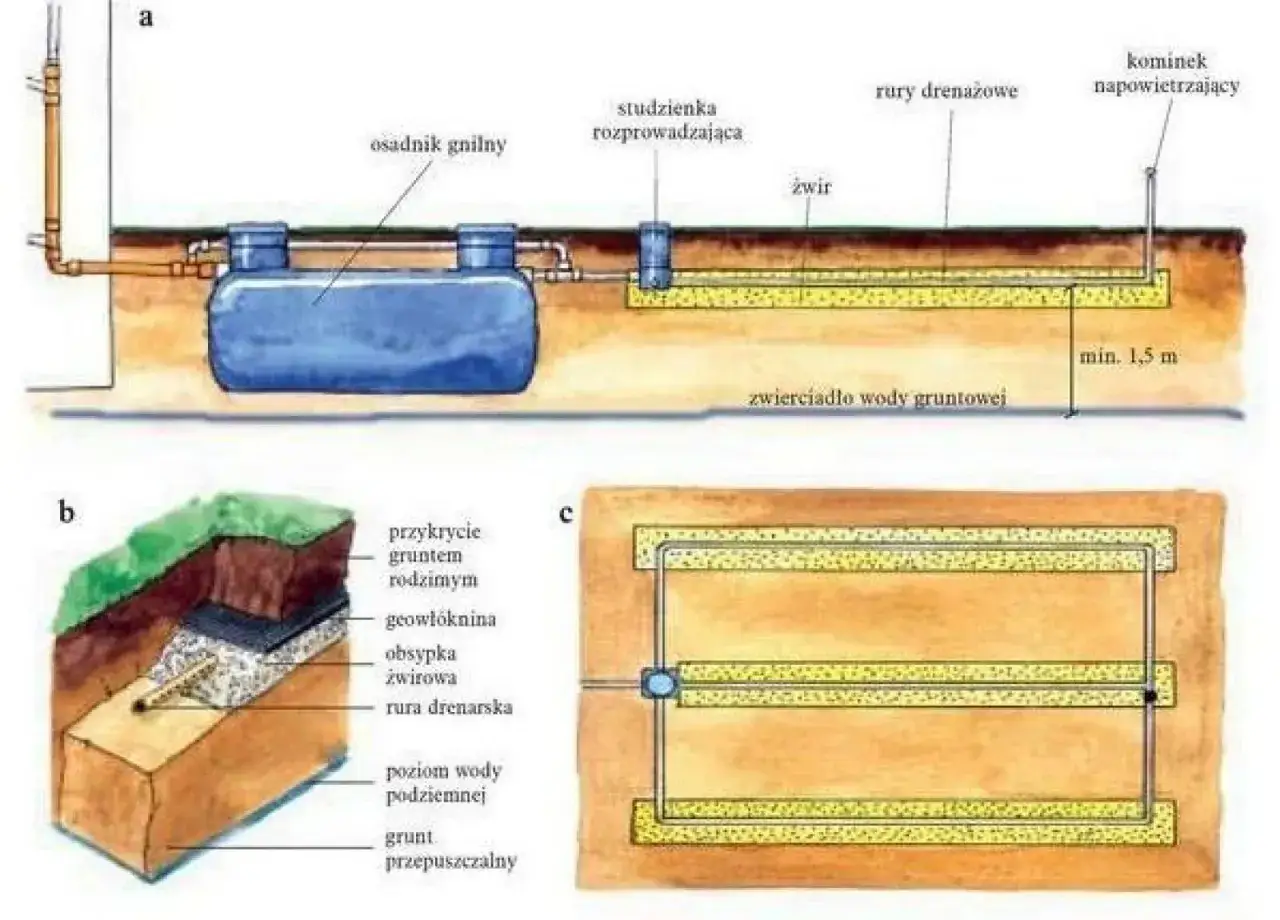

Budowa drenażu krok po kroku: prawidłowe ułożenie warstw filtracyjnych
Prawidłowe wykonanie drenażu to nie tylko odpowiedni żwir, ale także właściwa technika układania warstw. Poniżej przedstawiam sprawdzony schemat.
Krok 1: Przygotowanie wykopu i warstwa wyrównująca
Pierwszym krokiem jest wykonanie wykopu o odpowiednich wymiarach jego szerokość i głębokość powinny być zgodne z projektem. Dno wykopu musi być starannie wyrównane i zagęszczone. To kluczowe dla zapewnienia stabilności całej konstrukcji i uniknięcia osiadania w przyszłości. Pamiętaj, że dno wykopu powinno być oddalone od najwyższego poziomu wód gruntowych o co najmniej 1,5 metra.
Krok 2: Układanie żwiru i rur drenarskich zachowaj właściwą grubość i spadek
- Na przygotowanym dnie wykopu układamy pierwszą warstwę żwiru płukanego o frakcji 16-32 mm. Jej grubość powinna wynosić około 30-40 cm. To podstawa naszego drenażu.
- Następnie, na tej warstwie żwiru, układamy perforowane rury drenarskie. Niezwykle ważne jest zachowanie odpowiedniego spadku, który powinien wynosić od 0,5% do 1,5%. Spadek ten zapewnia grawitacyjny przepływ ścieków i ich równomierne rozsączanie. Bez prawidłowego spadku ścieki będą zalegać, a drenaż nie będzie działał efektywnie.
- Po ułożeniu rur drenarskich przykrywamy je kolejną warstwą żwiru płukanego, tak aby rury były całkowicie otulone kruszywem. Ta warstwa powinna mieć grubość kilku do kilkunastu centymetrów nad rurami.
Krok 3: Rola geowłókniny jak skutecznie zabezpieczyć drenaż przed zamuleniem?
Geowłóknina to niezbędny element każdego drenażu rozsączającego, o którym nie wolno zapomnieć. Jej rola jest prosta, ale krytyczna: zapobiega przenikaniu drobnych cząstek gruntu rodzimego (piasku, gliny, iłu) do warstwy rozsączającej ze żwiru. Bez geowłókniny, grunt rodzimy szybko zamuliłby żwir, prowadząc do awarii systemu. Geowłókninę należy ułożyć w taki sposób, aby otulała całą obsypkę żwirową zarówno pod spodem, po bokach, jak i na wierzchu. Zalecana gramatura geowłókniny to 100-200 g/m², co zapewnia odpowiednią wytrzymałość i skuteczność filtracji.
Krok 4: Ostatnia warstwa zasypanie całości gruntem rodzimym
Po prawidłowym ułożeniu wszystkich warstw filtracyjnych i geowłókniny, finalnym etapem jest zasypanie całości wykopu gruntem rodzimym. Grunt należy układać warstwami i odpowiednio zagęszczać, aby uniknąć późniejszego osiadania terenu. Pamiętaj, aby pozostawić niewielki naddatek gruntu, ponieważ z czasem i tak nieco osiądzie.
Najczęstsze błędy przy budowie drenażu jak ich uniknąć?
Jako Bruno Ziółkowski, widziałem już wiele błędów na budowach. Oto najczęstsze z nich, których absolutnie musisz unikać, aby Twój drenaż działał bezawaryjnie.
Błąd #1: Zastosowanie "byle jakiego" żwiru z gliną i piaskiem
To jest błąd numer jeden, który prowadzi do najszybszych i najpoważniejszych awarii. Użycie żwiru zanieczyszczonego iłami, gliną czy piaskiem to prosta droga do natychmiastowego zatkania systemu. Drobne cząstki w połączeniu ze ściekami tworzą nieprzepuszczalną masę, która uniemożliwia rozsączanie. Zawsze, ale to zawsze, stosuj żwir płukany o odpowiedniej frakcji to podstawa sukcesu.
Błąd #2: Zbyt mała lub zbyt duża frakcja kruszywa konsekwencje dla przepływu
Jak już wspomniałem, frakcja ma znaczenie. Zbyt mała frakcja kruszywa (np. drobny piasek) spowoduje szybkie zamulenie i brak przepływu, a drenaż przestanie działać. Z kolei zbyt duża frakcja (np. duże kamienie) nie zapewni wystarczającej powierzchni dla rozwoju błony biologicznej, co skutkuje niewystarczającym doczyszczaniem ścieków. Pamiętaj, optymalna frakcja to 16-32 mm.
Błąd #3: Pominięcie geowłókniny, czyli kosztowna oszczędność
Niektórzy inwestorzy próbują zaoszczędzić, rezygnując z geowłókniny. To fałszywa oszczędność, która zemści się bardzo szybko. Bez geowłókniny grunt rodzimy (piasek, glina) będzie przenikał do warstwy żwirowej, zamulając ją i prowadząc do przedwczesnej awarii drenażu. Koszt geowłókniny to ułamek kosztów wymiany całego drenażu. Nie ryzykuj!
Błąd #4: Nieprawidłowa głębokość i brak odpowiedniego spadku
Drenaż musi być wykonany na odpowiedniej głębokości minimum 1,5 metra od poziomu wód gruntowych. Jeśli poziom wód gruntowych jest wysoki, standardowy drenaż rozsączający może nie być odpowiednim rozwiązaniem. Równie istotny jest spadek rur drenarskich, który powinien wynosić 0,5-1,5%. Brak spadku lub zbyt mały spadek spowoduje zaleganie ścieków, natomiast zbyt duży spadek sprawi, że ścieki będą szybko przepływać przez drenaż, nie dając czasu na ich doczyszczenie. Te czynniki mają bezpośredni wpływ na efektywność rozsączania i grawitacyjny przepływ ścieków.
Ile żwiru potrzebujesz? Proste obliczenia
Planowanie ilości potrzebnego żwiru to ważny element budżetowania. Pamiętaj, że zawsze lepiej zamówić nieco więcej niż miałoby zabraknąć w trakcie prac.
Określenie długości i szerokości drenażu
Ilość potrzebnego żwiru zależy przede wszystkim od długości i szerokości wykopów drenażowych oraz grubości warstwy rozsączającej. Orientacyjnie przyjmuje się, że na jednego mieszkańca należy przewidzieć około 12 metrów bieżących rury drenarskiej. Dla typowej oczyszczalni dla 5-6 osób (o pojemności około 3000 litrów), zapotrzebowanie na kruszywo może wynosić około 15 ton. Oczywiście, są to wartości szacunkowe i zawsze należy bazować na projekcie.
Jak obliczyć zapotrzebowanie na żwir w oparciu o wymiary drenażu?
Aby precyzyjniej oszacować ilość żwiru, możesz posłużyć się prostą zasadą obliczania objętości. Pomnóż długość wykopu przez jego szerokość i przez grubość warstwy żwiru. Na przykład, jeśli masz trzy nitki drenażu po 20 metrów każda (czyli 60 mb), szerokość wykopu wynosi 0,6 metra, a warstwa żwiru ma mieć 0,4 metra grubości (łącznie pod i nad rurami), to objętość żwiru wyniesie: 60 m (długość) x 0,6 m (szerokość) x 0,4 m (grubość) = 14,4 m³. Aby przeliczyć to na tony, musisz znać gęstość żwiru, która zazwyczaj wynosi od 1.6 do 1.8 tony/m³. Czyli w naszym przykładzie potrzebujesz około 14,4 m³ * 1.7 t/m³ = 24,48 tony żwiru. Zawsze dolicz niewielki zapas na ewentualne straty i nierówności.Grunt nie jest idealny? Żwir a przepuszczalność gleby
Zanim w ogóle zaczniesz myśleć o żwirze, musisz poznać swój grunt. To absolutna podstawa projektowania każdego systemu rozsączającego.
Jak rozpoznać rodzaj gruntu na działce?
Rozpoznanie rodzaju gruntu na działce jest kluczowe dla wyboru odpowiedniego systemu drenażowego. Drenaż rozsączający, o którym mówimy, najlepiej sprawdza się w gruntach przepuszczalnych, takich jak piaski, pospółki czy piaski gliniaste. W takich gruntach woda swobodnie wsiąka, a procesy doczyszczania przebiegają efektywnie. Jak rozpoznać grunt?
- Grunty piaszczyste: Sypkie, łatwo się rozpadają, nie kleją się, dobrze przepuszczają wodę.
- Grunty gliniaste/ilaste: Kleiste, plastyczne, tworzą zbitą masę, bardzo słabo przepuszczają wodę.
- Grunty pylaste: W dotyku przypominają mąkę, słabo przepuszczalne.
Warto przeprowadzić prosty test nasiąkliwości lub zlecić badania geotechniczne, aby mieć pewność co do właściwości gruntu. Pamiętaj, że odległość od dna drenażu do najwyższego poziomu wód gruntowych musi wynosić minimum 1,5 metra.
Przeczytaj również: Rodzaje kruszyw budowlanych: uniknij pomyłek, buduj solidnie!
Kiedy standardowy drenaż żwirowy to za mało? Alternatywne rozwiązania
W sytuacjach, gdy grunt na działce jest słabo przepuszczalny (np. gliny, iły) lub poziom wód gruntowych jest wysoki, standardowy drenaż żwirowy może okazać się niewystarczający lub wręcz niemożliwy do wykonania. W takich przypadkach konieczne jest zastosowanie alternatywnych rozwiązań:
- Wymiana gruntu: Polega na usunięciu słabo przepuszczalnego gruntu i zastąpieniu go warstwą piasku lub pospółki. Jest to jednak rozwiązanie kosztowne i pracochłonne.
- Kopiec filtracyjny: To podwyższony system rozsączający, budowany na powierzchni gruntu, z wykorzystaniem warstw filtracyjnych i drenażu napowietrzającego. Idealny dla gruntów słabo przepuszczalnych i wysokiego poziomu wód gruntowych.
- Nowoczesne systemy rozsączające: Na rynku dostępne są tunele rozsączające lub skrzynki rozsączające. Zwiększają one powierzchnię infiltracji i mogą wymagać mniejszych wykopów, ale często również umieszcza się je na warstwie kruszywa, choć w mniejszej ilości.
Zawsze konsultuj się z projektantem, aby dobrać optymalne rozwiązanie do warunków panujących na Twojej działce.
Idealny żwir do drenażu: Twoja checklista
Podsumowując, aby Twój drenaż rozsączający działał bez zarzutu przez długie lata, zwróć uwagę na poniższe punkty:
- Frakcja: Wybierz żwir o frakcji 16-32 mm. To optymalny rozmiar.
- Czystość: Żwir musi być płukany, całkowicie wolny od iłów, gliny, piasku i innych zanieczyszczeń.
- Brak wapieni: Upewnij się, że kruszywo nie zawiera wapieni, które mogą negatywnie wpływać na system.
- Geowłóknina: Zawsze stosuj geowłókninę o gramaturze 100-200 g/m², aby zabezpieczyć drenaż przed zamuleniem gruntem rodzimym.
- Spadek i głębokość: Zachowaj odpowiedni spadek rur (0,5-1,5%) i głębokość drenażu (min. 1,5 m od wód gruntowych).
- Rodzaj gruntu: Upewnij się, że grunt na Twojej działce jest przepuszczalny. W przeciwnym razie rozważ alternatywne rozwiązania.
