Tyczenie geodezyjne budynku to jeden z absolutnie fundamentalnych etapów każdej budowy, który często bywa niedoceniany, a jego precyzja ma kolosalne znaczenie dla całego przedsięwzięcia. W praktyce polega ono na dokładnym przeniesieniu projektu obiektu z papieru na grunt, co jest prawnie wymagane i stanowi gwarancję zgodności z planem. W tym artykule, jako Bruno Ziółkowski, przeprowadzę Cię krok po kroku przez cały proces tyczenia, wyjaśniając jego podstawy prawne, niezbędne dokumenty, rolę geodety oraz Twoje obowiązki jako inwestora.
Tyczenie budynku to kluczowy etap budowy, który zapewnia zgodność z projektem i legalność prac
- Tyczenie geodezyjne jest obowiązkowe i regulowane Prawem budowlanym oraz odpowiednimi rozporządzeniami.
- Musi być wykonane przez uprawnionego geodetę po uzyskaniu pozwolenia na budowę, a przed rozpoczęciem jakichkolwiek prac ziemnych.
- Polega na precyzyjnym przeniesieniu osi konstrukcyjnych, narożników i innych kluczowych punktów z projektu na działkę.
- Inwestor musi dostarczyć geodecie zatwierdzony projekt budowlany, zagospodarowanie terenu i decyzję o pozwoleniu na budowę.
- Geodeta sporządza szkic z tyczenia i dokonuje wpisu w dzienniku budowy, co jest niezbędne do legalnego rozpoczęcia prac.
- Koszt usługi dla budynku jednorodzinnego waha się zazwyczaj od 1200 zł do 2500 zł netto.
Dlaczego precyzyjne wytyczenie budynku to fundament Twojej budowy
Zacznijmy od tego, że geodezyjne wytyczenie budynku to nie tylko formalność, ale przede wszystkim pierwszy fizyczny krok Twojej budowy na działce. To właśnie ten moment, kiedy projekt architektoniczny nabiera realnych kształtów w terenie. Precyzja na tym etapie jest absolutnie kluczowa, ponieważ stanowi fundament dla wszystkich późniejszych prac. Bez dokładnego wytyczenia ryzykujesz niezgodność z projektem, co może prowadzić do poważnych problemów od kosztownych poprawek po wstrzymanie budowy. Jako ekspert z branży zawsze podkreślam, że oszczędzanie na geodecie to często pozorna oszczędność, która w przyszłości może generować znacznie większe wydatki.
Czym jest tyczenie geodezyjne i dlaczego Prawo Budowlane go wymaga?
Tyczenie geodezyjne, w ujęciu najprostszym, to proces precyzyjnego przeniesienia i zaznaczenia w terenie kluczowych elementów projektu budowlanego. Mówimy tu o osiach konstrukcyjnych ścian, narożnikach budynku oraz innych punktach charakterystycznych, które definiują jego kształt i położenie. W Polsce jest to wymóg prawny, jasno określony w ustawie Prawo budowlane oraz w Rozporządzeniu Ministra Rozwoju w sprawie szczegółowego zakresu i formy projektu budowlanego. Przepisy te mają na celu zapewnienie, że każdy obiekt budowlany powstaje zgodnie z zatwierdzonym projektem i obowiązującymi normami, co jest gwarancją bezpieczeństwa i funkcjonalności.
Kto może legalnie wytyczyć budynek na Twojej działce?
Zgodnie z polskim prawem, tyczenie geodezyjne może być wykonane wyłącznie przez geodetę posiadającego odpowiednie uprawnienia zawodowe. To niezwykle ważna kwestia, ponieważ tylko taki specjalista ma wiedzę, doświadczenie i sprzęt niezbędny do wykonania tej pracy z wymaganą precyzją i zgodnie z przepisami.
Konsekwencje błędów na tym etapie: czego chcesz uniknąć za wszelką cenę?
Błędy lub niedokładności w tyczeniu geodezyjnym mogą mieć katastrofalne skutki. Wyobraź sobie sytuację, w której fundamenty zostają wylane niezgodnie z projektem budynek może być przesunięty względem granic działki, mieć niewłaściwe wymiary, a nawet naruszać przepisy dotyczące odległości od sąsiednich obiektów. To z kolei prowadzi do konieczności poprawek, generujących ogromne, nieprzewidziane koszty, opóźnień w harmonogramie, a w skrajnych przypadkach nawet do wstrzymania budowy przez nadzór budowlany. Jako inwestor, musisz mieć świadomość, że precyzja na tym etapie to inwestycja w spokój i bezproblemowy przebieg całej budowy.
Jak przygotować się do wizyty geodety? Praktyczny poradnik dla inwestora
Przygotowanie do wizyty geodety na działce to klucz do sprawnego i efektywnego przeprowadzenia procesu tyczenia. Jako inwestor, masz kilka ważnych obowiązków, które, jeśli zostaną spełnione, znacznie ułatwią pracę geodecie i przyspieszą cały proces. Pamiętaj, że dobra organizacja to podstawa sukcesu każdej budowy.
Jakie dokumenty musisz zgromadzić, zanim zadzwonisz do geodety?
Zanim umówisz się z geodetą, upewnij się, że masz przygotowane wszystkie niezbędne dokumenty. Bez nich geodeta nie będzie mógł rozpocząć pracy. Oto lista kluczowych pozycji:
- Projekt budowlany (a konkretnie zatwierdzony rzut parteru z jasno określonymi osiami konstrukcyjnymi). To jest mapa drogowa dla geodety, pokazująca, gdzie dokładnie ma stanąć Twój budynek.
- Zagospodarowanie terenu działki (stanowiące integralną część projektu budowlanego). Ten dokument określa położenie budynku względem granic działki, istniejącej infrastruktury i innych elementów.
- Decyzja o pozwoleniu na budowę. To oficjalne zezwolenie na rozpoczęcie prac, bez którego żadne legalne działania na budowie nie mogą mieć miejsca.
Wybór projektu a proces tyczenia: na co zwrócić uwagę?
Wybór projektu budowlanego ma bezpośredni wpływ na proces tyczenia. Z mojego doświadczenia wynika, że projekty, które są czytelne i precyzyjnie określają wszystkie osie konstrukcyjne oraz punkty charakterystyczne, znacznie ułatwiają pracę geodecie. Im bardziej skomplikowana bryła budynku, im więcej załamań ścian czy niestandardowych elementów, tym więcej punktów do wytyczenia i tym większe wymagania co do dokładności. Zawsze doradzam inwestorom, aby zwracali uwagę na jakość i szczegółowość dokumentacji projektowej pod kątem geodezyjnym.
Kiedy jest idealny moment na zlecenie prac geodezyjnych?
Idealny moment na geodezyjne wytyczenie obiektu budowlanego jest bardzo konkretny: musi to nastąpić po uzyskaniu ostatecznej decyzji o pozwoleniu na budowę, ale bezwzględnie przed rozpoczęciem jakichkolwiek prac ziemnych. Oznacza to, że zanim koparka wjedzie na działkę, aby wykonać wykop pod fundamenty, geodeta musi już wyznaczyć i ustabilizować wszystkie punkty. To jest warunek konieczny do legalnego i prawidłowego rozpoczęcia budowy.
Tyczenie budynku krok po kroku: tak wygląda praca geodety na Twojej działce
Praca geodety na działce to precyzyjny i metodyczny proces, który wymaga specjalistycznej wiedzy i sprzętu. Abyś mógł lepiej zrozumieć, co dzieje się na Twojej budowie, przedstawię Ci ten proces w kilku logicznych krokach, od przygotowania dokumentacji po finalne zaznaczenie punktów w terenie.
Krok 1: Analiza projektu i zgłoszenie prac w urzędzie
Zanim geodeta pojawi się na Twojej działce, musi wykonać szereg prac przygotowawczych. Pierwszym z nich jest zgłoszenie pracy geodezyjnej w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). To formalność, która pozwala na pobranie niezbędnych danych geodezyjnych z państwowego zasobu. Równocześnie geodeta dokładnie analizuje dostarczoną przez Ciebie dokumentację projekt budowlany oraz mapę do celów projektowych. Na tej podstawie przygotowuje dane, które posłużą mu do precyzyjnego wyznaczenia obiektu w terenie.
Krok 2: Prace w terenie: od pomiarów do stabilizacji punktów

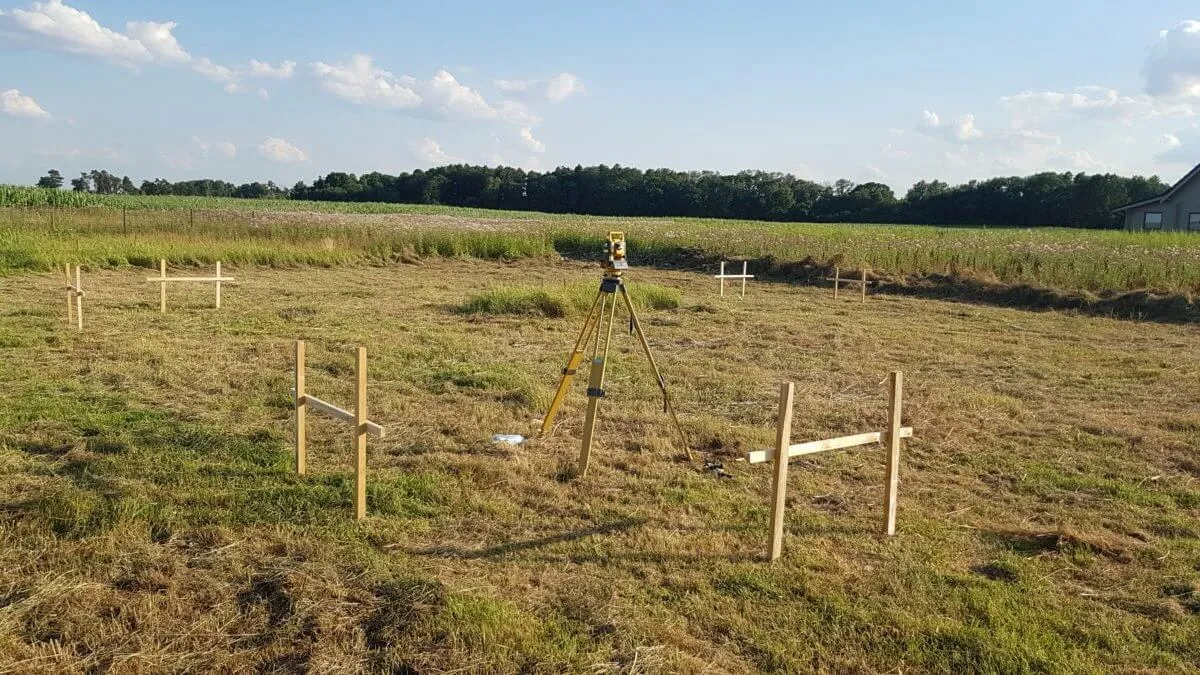

W umówionym terminie geodeta przybywa na działkę. To jest moment, w którym projekt zaczyna materializować się w rzeczywistości. Wykorzystując specjalistyczny sprzęt, taki jak tachimetr czy odbiornik GPS RTK, geodeta wyznacza w terenie charakterystyczne punkty obiektu osie, narożniki, punkty wysokościowe. Po ich precyzyjnym wyznaczeniu, punkty te są trwale stabilizowane. Najczęściej oznacza to wbicie palików, które będą służyć jako punkty odniesienia dla ekipy budowlanej.
Krok 3: Czym są ławy drutowe i dlaczego są tak ważne dla ekipy budowlanej?

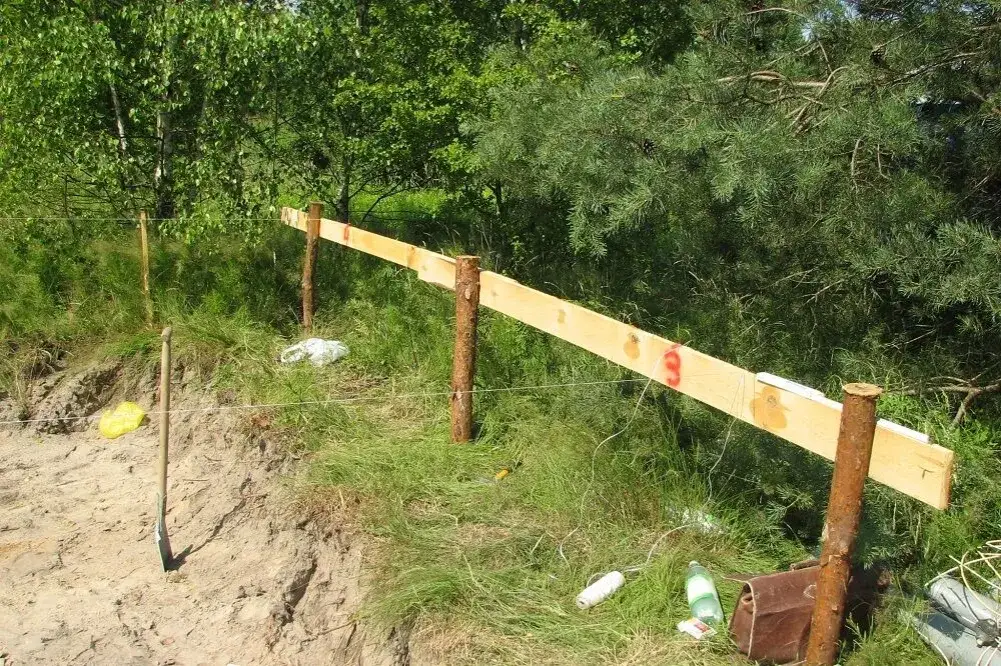

Po wyznaczeniu głównych punktów, geodeta często przystępuje do budowy tzw. ław drutowych. Są to proste konstrukcje wykonane z desek i palików, umieszczone nieco poza obrysem przyszłego wykopu pod fundamenty. Na tych ławach rozciąga się druty lub żyłki, które precyzyjnie wyznaczają osie budynku. Dlaczego są tak ważne? Ponieważ stanowią one niezwykle precyzyjny i trwały punkt odniesienia dla ekipy budowlanej. Nawet po wykonaniu wykopu, druty pozostają nienaruszone, umożliwiając dokładne wylanie fundamentów. W niektórych przypadkach, zwłaszcza przy prostych bryłach, zamiast ław drutowych, geodeta może zastosować jedynie paliki na narożnikach, ale ławy dają większą pewność i wygodę pracy.
Magia precyzji, czyli jakimi metodami pracuje dziś geodeta (Tachimetr vs GPS RTK)
Współczesna geodezja wykorzystuje dwie główne metody tyczenia, każda z nich ma swoje zalety i zastosowania. Klasyczna metoda biegunowa opiera się na użyciu tachimetru. Geodeta mierzy kąty i odległości od znanych punktów osnowy geodezyjnej do wyznaczanych punktów budynku. Jest to metoda bardzo dokładna, sprawdzająca się nawet w trudnych warunkach terenowych, np. w gęstej zabudowie czy pod drzewami. Z kolei nowoczesna metoda GPS RTK wykorzystuje precyzyjne odbiorniki satelitarne. Pozwala ona na szybkie i bardzo dokładne wyznaczenie współrzędnych punktów z dokładnością do kilku centymetrów. Jest to metoda niezwykle efektywna na otwartych przestrzeniach, jednak jej skuteczność może być ograniczona przez zasłonięcie horyzontu (np. przez wysokie budynki czy gęste drzewa). Dobry geodeta zawsze wybierze metodę najlepiej dopasowaną do specyfiki Twojej działki i projektu.
Co otrzymasz po zakończeniu prac? Kluczowe dokumenty i ich znaczenie
Po zakończeniu prac terenowych i stabilizacji punktów, praca geodety nie jest jeszcze zakończona. Kolejnym, równie ważnym etapem, jest sporządzenie odpowiedniej dokumentacji. To właśnie te dokumenty będą dla Ciebie dowodem prawidłowego wykonania tyczenia i umożliwią legalne kontynuowanie budowy.
Szkic z tyczenia: jak go czytać i co z niego wynika?
Jednym z najważniejszych dokumentów, które otrzymasz od geodety, jest szkic z tyczenia. Jest to graficzne przedstawienie wykonanych prac, zawierające informacje o położeniu wytyczonych osi i punktów budynku względem stałych elementów terenu lub granic działki. Na szkicu znajdziesz również wymiary kontrolne, które pozwolą sprawdzić poprawność tyczenia. Ten dokument jest dowodem prawidłowego zlokalizowania obiektu i powinien być przechowywany wraz z pozostałą dokumentacją budowy. Zarówno Ty, jako inwestor, jak i kierownik budowy, powinniście umieć go interpretować, aby weryfikować zgodność dalszych prac z projektem.
Wpis w dzienniku budowy: dlaczego bez niego nie ruszysz z budową?
Absolutnie kluczowym elementem jest wpis geodety w dzienniku budowy. Ten wpis to oficjalne potwierdzenie, że czynności tyczenia zostały wykonane zgodnie z przepisami i projektem. Bez tego wpisu kierownik budowy nie ma prawa rozpocząć prac ziemnych ani żadnych innych robót budowlanych. Jest to formalne zezwolenie na dalsze działania i stanowi podstawę do legalnego kontynuowania realizacji obiektu. Zawsze upewnij się, że geodeta dokonał tego wpisu, zanim ekipa budowlana wjedzie na plac budowy.
Jak długo trwa cały proces: od zlecenia do uzyskania wpisu?
Bezpośrednio po zakończeniu prac geodezyjnych w terenie i przekazaniu Ci szkicu z tyczenia oraz dokonaniu wpisu w dzienniku budowy, kierownik budowy może przystąpić do prac ziemnych. Sam proces tyczenia, w zależności od skomplikowania budynku i warunków terenowych, zazwyczaj trwa od kilku godzin do jednego dnia roboczego. Czas oczekiwania na geodetę i jego dostępność to kwestia indywidualna, ale zazwyczaj od momentu zlecenia do wykonania prac mija od kilku dni do dwóch tygodni. Warto to uwzględnić w harmonogramie budowy.
Najczęstsze pytania i pułapki: wszystko, co musisz wiedzieć
Jako ekspert, często spotykam się z pytaniami i wątpliwościami inwestorów dotyczącymi tyczenia budynku. Postanowiłem zebrać te najczęściej pojawiające się kwestie i omówić potencjalne pułapki, abyś mógł uniknąć typowych błędów i w pełni świadomie podejść do tego etapu budowy.
Ile kosztuje wytyczenie prostego, a ile skomplikowanego budynku?
Koszt geodezyjnego wytyczenia budynku jednorodzinnego w Polsce zazwyczaj waha się od 1200 zł do 2500 zł netto. Jest to jednak przedział orientacyjny, ponieważ na ostateczną cenę wpływa kilka kluczowych czynników:
- Lokalizacja działki. Ceny usług geodezyjnych mogą się różnić w zależności od regionu i odległości, jaką geodeta musi pokonać.
- Stopień skomplikowania bryły budynku. Im więcej narożników, załamań ścian, osi konstrukcyjnych czy niestandardowych elementów, tym więcej pracy i czasu wymaga tyczenie, co przekłada się na wyższą cenę.
- Renoma i doświadczenie firmy geodezyjnej. Bardziej doświadczeni i cenieni specjaliści mogą mieć wyższe stawki, ale często oferują też większą pewność i jakość usług.
Czy można rozpocząć wykopy przed wizytą geodety?
Odpowiedź jest jednoznaczna: absolutnie nie. Rozpoczęcie jakichkolwiek prac ziemnych, w tym wykonanie wykopu pod fundamenty, przed geodezyjnym wytyczeniem budynku jest niezgodne z prawem. Może to prowadzić do poważnych konsekwencji prawnych, wstrzymania budowy, a nawet konieczności rozbiórki już wykonanych elementów. Zawsze czekaj na oficjalny wpis geodety w dzienniku budowy.
Co zrobić, gdy granice działki budzą wątpliwości?
Jeśli przed rozpoczęciem tyczenia lub w jego trakcie masz jakiekolwiek wątpliwości co do przebiegu granic Twojej działki, natychmiast skonsultuj się z geodetą. W takiej sytuacji konieczne może być wznowienie lub okazanie znaków granicznych. Tyczenie budynku na niepewnych granicach to prosta droga do przyszłych sporów z sąsiadami i poważnych problemów prawnych. Lepiej wyjaśnić to na samym początku.
Przeczytaj również: Cena geodety 2024: Ile zapłacisz za mapę, tyczenie, podział? Sprawdź!
Wytyczenie a inwentaryzacja powykonawcza: jaka jest różnica?
Często inwestorzy mylą te dwa pojęcia, dlatego warto je jasno rozróżnić. Tyczenie geodezyjne to proces, który odbywa się przed rozpoczęciem budowy. Jego celem jest precyzyjne przeniesienie projektu obiektu na grunt, czyli fizyczne wyznaczenie jego położenia i wymiarów. Natomiast geodezyjna inwentaryzacja powykonawcza jest wykonywana po zakończeniu budowy. Jej celem jest udokumentowanie faktycznego stanu obiektu i jego położenia w terenie po zrealizowaniu. Inwentaryzacja powykonawcza jest niezbędna do uzyskania pozwolenia na użytkowanie budynku i stanowi potwierdzenie, że obiekt został wybudowany zgodnie z projektem i przepisami.
