Rozpoczęcie budowy to ekscytujący, ale i wymagający czas. Jednym z kluczowych etapów, który często budzi wiele pytań wśród inwestorów, jest geodezyjne wytyczenie budynku. Wiem z doświadczenia, że odpowiednie przygotowanie do tego momentu jest absolutnie kluczowe, aby uniknąć opóźnień, niepotrzebnych kosztów i frustracji. Ten artykuł pomoże Ci zrozumieć, co dokładnie jest potrzebne geodecie do wytyczenia budynku, krok po kroku, abyś mógł sprawnie i bezproblemowo rozpocząć prace na swojej działce.
Aby geodeta wytyczył budynek, potrzebujesz kompletu dokumentów i przygotowanej działki.
- Dostarcz geodecie projekt budowlany, pozwolenie na budowę, mapę do celów projektowych oraz wypis z rejestru gruntów.
- Przygotuj dziennik budowy, do którego geodeta dokona obowiązkowego wpisu po zakończeniu prac.
- Upewnij się, że działka jest oczyszczona z przeszkód, a w razie potrzeby przygotuj materiały na ławy ciesielskie.
- Zapewnij geodecie swobodny dostęp do terenu i skoordynuj jego wizytę z kierownikiem budowy.
- Pamiętaj, że tyczenie geodezyjne jest obowiązkowe, nawet dla domów na zgłoszenie do 70 m².
Pierwsze kroki na budowie: dlaczego geodeta jest kluczowy?
Zanim na placu budowy pojawi się pierwsza koparka, a fundamenty zaczną nabierać realnych kształtów, konieczna jest wizyta geodety. To właśnie on jest tym, który przenosi Twój wymarzony projekt z papieru na rzeczywisty grunt. Bez jego precyzyjnej pracy, budowa nie może legalnie ruszyć. Geodeta nie tylko wyznacza dokładne położenie budynku, ale także dba o to, by był on usytuowany zgodnie z projektem, przepisami prawa budowlanego i warunkami zabudowy. To fundament, na którym opiera się cała późniejsza realizacja.
Co się stanie, jeśli pominiesz ten etap? Konsekwencje prawne i finansowe
Pominięcie lub nieprawidłowe wykonanie geodezyjnego wytyczenia budynku to prosta droga do poważnych problemów. Przede wszystkim, jest to obowiązek wynikający z prawa budowlanego, a jego zaniedbanie może skutkować wstrzymaniem budowy przez nadzór budowlany, a nawet nakazem rozbiórki. Poza konsekwencjami prawnymi, narażasz się na ogromne straty finansowe. Błędy w usytuowaniu budynku mogą oznaczać konieczność kosztownych poprawek, przesunięć, a w skrajnych przypadkach całkowitej zmiany projektu. Warto pamiętać, że prawidłowe tyczenie to inwestycja w spokój i bezpieczeństwo całej budowy.
Obowiązek geodezyjnego wytyczenia obiektów wymagających pozwolenia na budowę wynika wprost z art. 43 Ustawy Prawo budowlane.
Obowiązki inwestora a rola kierownika budowy: kto za co odpowiada?
Jako inwestor, to Ty jesteś odpowiedzialny za zorganizowanie całego procesu budowy, w tym za zlecenie prac geodezyjnych. Musisz zadbać o to, aby geodeta otrzymał wszystkie niezbędne dokumenty i miał odpowiednie warunki do pracy. Jeśli nie ustanowiłeś jeszcze kierownika budowy, to właśnie na Tobie spoczywa obowiązek zapewnienia prawidłowego wytyczenia obiektu. Pamiętaj, że to Ty ponosisz ostateczną odpowiedzialność za zgodność realizacji z projektem.
Rola kierownika budowy w tym procesie jest również nieoceniona. To on, po wytyczeniu budynku, przejmuje odpowiedzialność za jego prawidłowe wykonanie zgodnie z projektem i wytyczonymi punktami. Obecność kierownika budowy podczas tyczenia jest kluczowa może on zweryfikować poprawność wytyczenia i skoordynować dalsze prace. Dobra komunikacja między geodetą a kierownikiem budowy to podstawa sprawnego przebiegu prac.
Niezbędne dokumenty dla geodety: co musisz przygotować?
Kompletna i aktualna dokumentacja to podstawa sprawnego tyczenia. Geodeta potrzebuje konkretnych informacji, aby móc precyzyjnie przenieść projekt Twojego budynku na grunt. Brak choćby jednego z tych elementów może opóźnić prace, dlatego warto zadbać o ich skompletowanie z wyprzedzeniem.
Projekt budowlany: które jego części są absolutnie kluczowe?
Projekt budowlanyto serce całej inwestycji, a dla geodety stanowi on podstawę do działania. Nie potrzebuje on jednak wszystkich jego części, a jedynie tych, które zawierają kluczowe informacje o usytuowaniu i wymiarach budynku. Oto, na co geodeta zwróci szczególną uwagę:
- Projekt zagospodarowania działki lub terenu (PZT): To absolutna podstawa. Na nim geodeta widzi, gdzie dokładnie ma być usytuowany budynek względem granic działki, innych obiektów i infrastruktury. Znajdują się tam wszystkie niezbędne wymiary i odległości.
- Rzut fundamentów: Ten element projektu dostarcza szczegółowych informacji o kształcie i wymiarach fundamentów, co jest niezbędne do wytyczenia ich obrysu w terenie.
- Rzut parteru: Często również jest potrzebny, zwłaszcza gdy bryła budynku na poziomie parteru różni się od obrysu fundamentów. Pozwala to na precyzyjne wyznaczenie osi konstrukcyjnych i narożników.
Pozwolenie na budowę: dlaczego geodeta musi je zobaczyć?
Ostateczna decyzja o pozwoleniu na budowę to dokument, który potwierdza legalność Twojej inwestycji. Dla geodety jest to formalna podstawa do rozpoczęcia prac w terenie. Musi mieć pewność, że budowa, którą ma wytyczyć, jest zgodna z prawem i została zatwierdzona przez odpowiednie organy. Bez tego dokumentu geodeta nie może przystąpić do pracy.

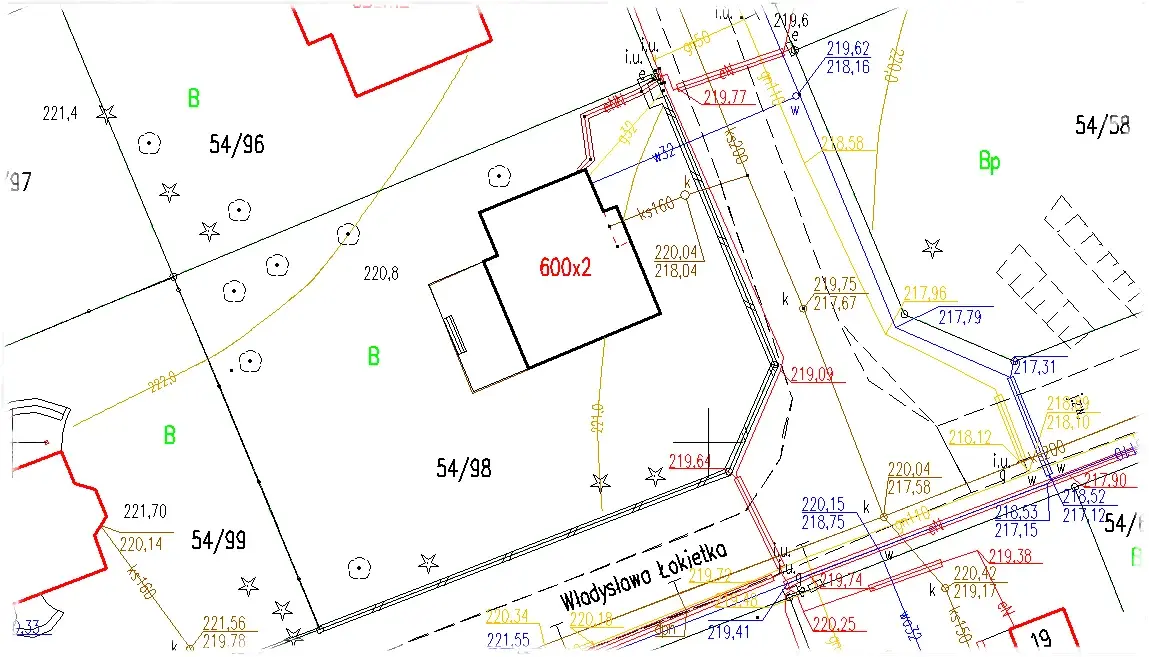

Mapa do celów projektowych: fundament pracy geodety
Mapa do celów projektowychto nic innego jak aktualna mapa Twojej działki, wykonana w odpowiedniej skali, która zawiera wszystkie niezbędne elementy topograficzne, takie jak granice działki, istniejące budynki, uzbrojenie terenu, rzeźbę terenu. Jest to podkład, na którym sporządzono projekt zagospodarowania terenu i bez niej geodeta nie byłby w stanie prawidłowo usytuować budynku w odniesieniu do istniejącego stanu faktycznego i otoczenia.
Wypis i wyrys z rejestru gruntów: gwarancja właściwych granic
Choć wiele informacji o działce znajduje się już na mapie do celów projektowych, wypis i wyrys z rejestru gruntów mogą być potrzebne geodecie do potwierdzenia dokładnych granic działki. W przypadku jakichkolwiek niejasności lub sporów granicznych, te dokumenty stanowią oficjalne potwierdzenie stanu prawnego nieruchomości, co jest kluczowe dla uniknięcia błędów w usytuowaniu budynku.
Dziennik budowy: przygotuj go na najważniejszy wpis
Dziennik budowy to oficjalny dokument, w którym odnotowywane są wszystkie najważniejsze etapy i zdarzenia na budowie. Musisz go przygotować na dzień tyczenia, ponieważ geodeta ma obowiązek dokonać w nim obligatoryjnego wpisu po zakończeniu prac. Ten wpis potwierdza, że wytyczenie zostało wykonane zgodnie z projektem i przepisami, stanowiąc formalne rozpoczęcie robót budowlanych w terenie.
Przygotowanie działki na tyczenie: co zrobić przed wizytą geodety?
Oprócz dokumentów, równie ważne jest odpowiednie przygotowanie fizyczne terenu. Nawet najlepszy geodeta ze sprzętem najwyższej klasy będzie miał problem z precyzyjnym wytyczeniem, jeśli działka nie będzie odpowiednio przygotowana. Pamiętaj, że to Ty, jako inwestor, odpowiadasz za zapewnienie komfortowych warunków pracy.

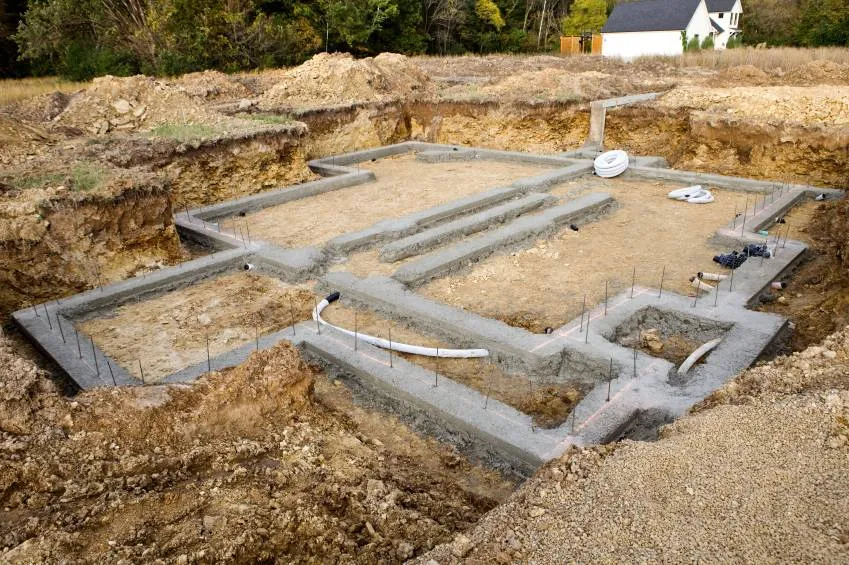

Porządek na placu budowy: co musisz usunąć, a co zostawić?
Przed wizytą geodety upewnij się, że teren, na którym ma stanąć budynek, oraz jego najbliższe otoczenie, jest oczyszczony z wszelkich przeszkód. Mówię tu o zaroślach, wysokiej trawie, hałdach ziemi, śmieciach czy innych materiałach budowlanych. Geodeta musi mieć swobodny dostęp do każdego punktu, który będzie musiał zmierzyć i oznaczyć. Im mniej przeszkód, tym szybciej i precyzyjniej wykona swoją pracę.

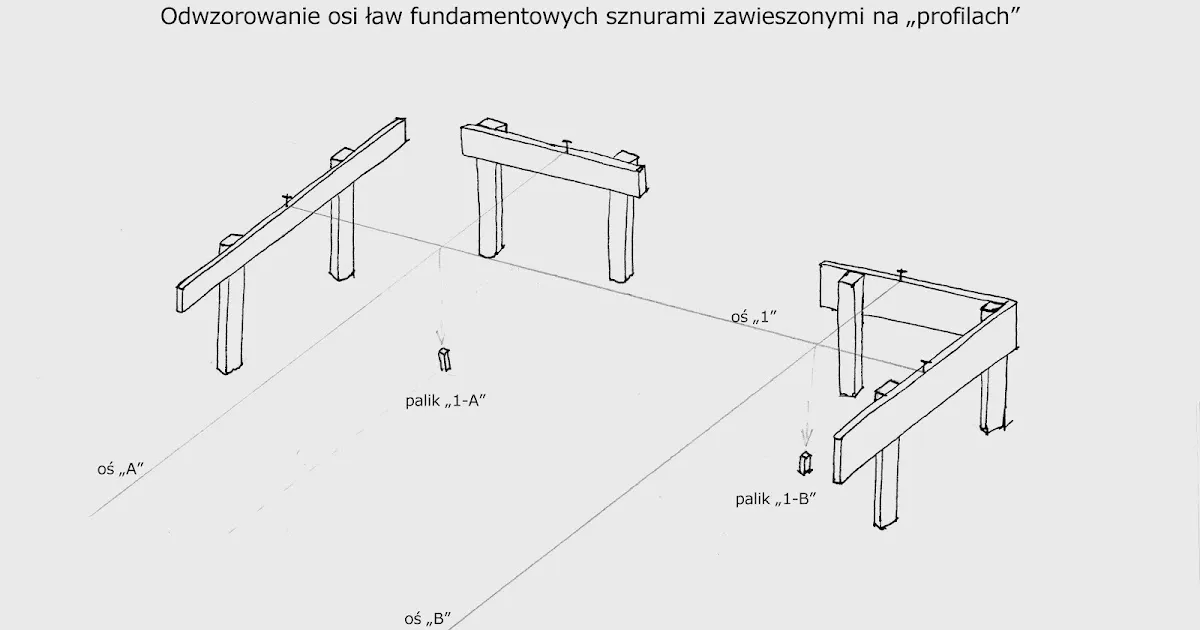

Ławy ciesielskie (drutowe): czy musisz je kupić i przygotować?
Ławy ciesielskie, nazywane czasem drutowymi, to proste konstrukcje z desek i palików, które geodeta wykorzystuje do trwałego oznaczenia osi konstrukcyjnych i narożników budynku poza obrysem wykopu. Dzięki nim, nawet po wykonaniu wykopu pod fundamenty, punkty odniesienia pozostają nienaruszone. W większości przypadków inwestor jest odpowiedzialny za zapewnienie materiałów na te ławy czyli desek i palików. Warto to ustalić z geodetą przed jego wizytą, aby mógł od razu przystąpić do pracy.
Zapewnienie dostępu: o czym pamiętać przed umówionym terminem?
To może wydawać się oczywiste, ale często o tym zapominamy. W dniu tyczenia geodeta musi mieć swobodny dostęp do całej działki. Jeśli teren jest ogrodzony, upewnij się, że brama jest otwarta lub że geodeta ma klucze. Pamiętaj też o ewentualnych zwierzętach domowych, które mogłyby przeszkadzać w pracy lub stanowić zagrożenie. Chodzi o to, aby geodeta mógł bez przeszkód poruszać się po działce i wykonywać pomiary.
Tyczenie budynku krok po kroku: co geodeta zrobi na Twojej działce?
Zrozumienie, co dokładnie dzieje się na Twojej działce podczas wizyty geodety, pomoże Ci lepiej koordynować prace i rozwiać ewentualne wątpliwości. To nie tylko wbijanie palików, ale precyzyjny proces wymagający fachowej wiedzy i specjalistycznego sprzętu.
Od projektu do obliczeń: niewidoczna praca geodety w biurze
Zanim geodeta pojawi się na Twojej działce, wykonuje szereg prac w biurze. To właśnie tam, analizując dostarczoną dokumentację projekt budowlany, mapę do celów projektowych wykonuje niezbędne obliczenia. Przenosi wymiary i usytuowanie budynku z płaskiego rysunku na współrzędne geograficzne, które następnie zostaną odtworzone w terenie. To jest ta "niewidoczna" część pracy, która gwarantuje precyzję późniejszych pomiarów.

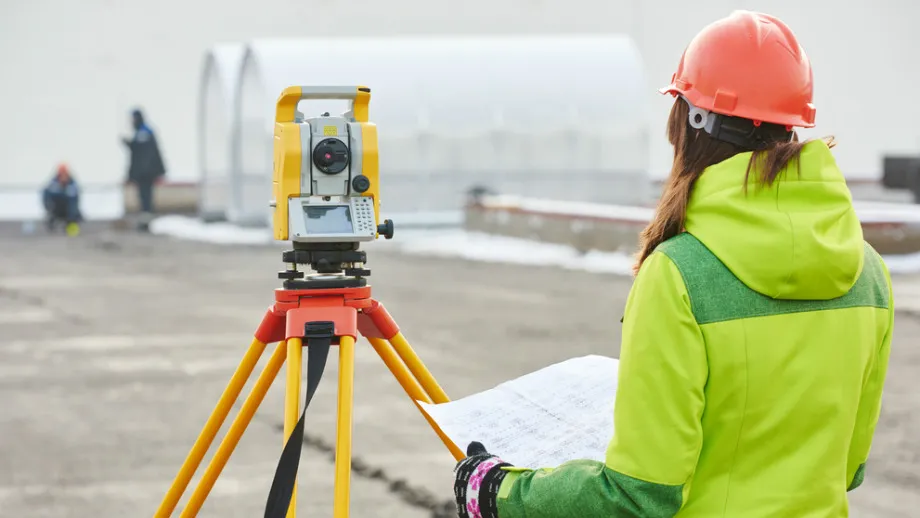

Pomiary w terenie: jak technologia GPS i tachimetr przenoszą Twój dom na grunt
W terenie geodeta wykorzystuje nowoczesne technologie pomiarowe. Najczęściej jest to precyzyjny tachimetr elektroniczny lub system GPS/GNSS. Dzięki nim, z dokładnością do milimetrów, potrafi wyznaczyć konkretne punkty na działce, które odpowiadają osiom konstrukcyjnym, narożnikom budynku czy innym kluczowym elementom projektu. To właśnie te urządzenia pozwalają na idealne przeniesienie cyfrowego projektu na fizyczny grunt.
Oznaczanie osi i narożników: co oznaczają wbite w ziemię paliki?
Po wykonaniu pomiarów, geodeta fizycznie oznacza charakterystyczne punkty budynku. Najczęściej są to paliki wbite w ziemię, często z gwoździami lub nacięciami wskazującymi dokładne miejsce przecięcia osi konstrukcyjnych. Oznacza się również narożniki budynku oraz inne punkty, które są kluczowe dla ekipy budowlanej. Te znaczniki są podstawą do rozpoczęcia prac ziemnych i fundamentowych.
Wyznaczanie „poziomu zero”: kluczowy reper wysokościowy
Jednym z najważniejszych zadań geodety jest wyznaczenie tak zwanego „poziomu zero” budynku. To reper wysokościowy, czyli stały punkt odniesienia (np. specjalnie wbity palik lub znak na istniejącym, trwałym elemencie), którego wysokość jest dokładnie określona. Od tego punktu będą mierzone wszystkie pozostałe wysokości na budowie poziom fundamentów, posadzki parteru, czy dachu. Jest to absolutnie kluczowe dla zachowania prawidłowych wysokości w całym obiekcie.
Finał prac: co geodeta wpisuje do dziennika budowy?
Po zakończeniu wszystkich prac tyczenia w terenie, geodeta dokonuje obligatoryjnego wpisu do dziennika budowy. Wpis ten zawiera informacje o dacie wykonania tyczenia, nazwisku i numerze uprawnień geodety, a także potwierdzenie, że tyczenie zostało wykonane zgodnie z projektem budowlanym i obowiązującymi przepisami. Jest to formalne zakończenie etapu geodezyjnego i zielone światło dla ekipy budowlanej do rozpoczęcia dalszych prac.
Częste pytania i pułapki: jak uniknąć kosztownych błędów?
Wiem, że proces budowlany generuje wiele pytań. Zebrałem te najczęściej zadawane przez inwestorów, aby pomóc Ci uniknąć typowych pułapek i niepotrzebnych stresów.
Czy obecność inwestora i kierownika budowy jest obowiązkowa?
Choć prawo budowlane nie nakłada bezwzględnego obowiązku obecności inwestora czy kierownika budowy podczas samego tyczenia, zdecydowanie ją rekomenduję. Obecność kierownika budowy jest kluczowa, ponieważ to on będzie kontynuował prace na podstawie wytyczonych punktów. Może on na bieżąco weryfikować poprawność tyczenia i koordynować dalsze działania. Twoja obecność jako inwestora również jest cenna, abyś mógł na własne oczy zobaczyć, jak Twój dom "pojawia się" na działce i rozwiać wszelkie wątpliwości z geodetą.
Jak wcześnie należy dostarczyć dokumenty geodecie?
Zawsze zalecam dostarczenie kompletu dokumentów geodecie z odpowiednim wyprzedzeniem, najlepiej 1-2 tygodnie przed planowanym terminem tyczenia. Pozwoli mu to na spokojną analizę projektu, wykonanie niezbędnych obliczeń w biurze i przygotowanie się do pracy w terenie. Daje to również bufor czasowy na ewentualne uzupełnienie braków w dokumentacji, jeśli takie się pojawią.
Tyczenie budynku do 70 m² na zgłoszenie: czy zasady są inne?
Wiele osób myśli, że w przypadku budowy domów do 70 m² na zgłoszenie, bez pozwolenia na budowę, można pominąć niektóre etapy. Niestety, to pułapka! Nawet w tym przypadku obowiązek geodezyjnego wytyczenia budynku oraz wykonania inwentaryzacji powykonawczej pozostaje w mocy. Prawo budowlane jest w tej kwestii jednoznaczne każdy obiekt budowlany musi być prawidłowo usytuowany i zinwentaryzowany.
Co zrobić, gdy granice działki są niejasne?
Jeśli masz jakiekolwiek wątpliwości co do przebiegu granic Twojej działki, np. brakuje znaków granicznych, są one zniszczone lub masz spór z sąsiadem, koniecznie rozwiąż tę kwestię przed tyczeniem budynku. Geodeta może pomóc w wznowieniu lub ustaleniu granic. Tyczenie budynku na niejasnych granicach to proszenie się o problemy w przyszłości, takie jak naruszenie własności sąsiada czy konieczność przesunięcia budynku.
Przeczytaj również: Cena geodety 2024: Ile zapłacisz za mapę, tyczenie, podział? Sprawdź!
Twoja checklista: sprawne wytyczenie budynku bez niespodzianek
Aby ułatwić Ci przygotowania, stworzyłem krótką checklistę, która pomoże Ci upewnić się, że wszystko jest gotowe na wizytę geodety:
Komplet dokumentów: Upewnij się, że masz projekt budowlany (PZT, rzut fundamentów, rzut parteru), ostateczną decyzję o pozwoleniu na budowę, mapę do celów projektowych oraz ewentualnie wypis i wyrys z rejestru gruntów.
Dziennik budowy: Przygotuj go na dzień tyczenia, aby geodeta mógł dokonać wpisu.
Czysta działka: Oczyść teren w miejscu planowanego budynku i jego otoczeniu z zarośli, śmieci i innych przeszkód.
Materiały na ławy ciesielskie: Przygotuj deski i paliki, jeśli geodeta nie dostarcza ich we własnym zakresie.
Dostęp do działki: Zapewnij geodecie swobodny dostęp do całego terenu.
Koordynacja z kierownikiem budowy: Upewnij się, że kierownik budowy będzie obecny lub dostępny w dniu tyczenia.
Wcześniejszy kontakt z geodetą: Dostarcz dokumenty z wyprzedzeniem i omów szczegóły wizyty.
Rozwiązanie sporów granicznych: Jeśli masz niejasne granice, ureguluj je przed tyczeniem.
